يکی از قسمت های با اهمیت بوسترپمپ ها ، تابلوهای کنترل موتور یا تابلو برق می باشد . با استفاده از طراحی مناسب در تابلوهای برق می توان عملکرد بوستر پمپ را تحت کنترل داشت و حفاظت های مختلفی را برای اجزای مختلف بوستر پمپ تدارک ديد . همچنين راندمان کاری بوستر پمپ رابطه مستقيم با عملکرد تابلوی برق دارد . رعايت استاندارد از جمله عواملی است که کارکرد بهينه تابلوی برق را تضمين می نمايد. برای بهبود در عملکرد بوستر پمپ موارد زيادی در تابلوی برق باید رعایت شود . كليه موارد نيز جهت تأمين ايمني تابلو در نظر گرفته شده است . جلوگيري از صدمات دوفاز شدن ، افزايش و كاهش ولتاژ ، كنترل خطوط سه فاز در مقابل اختلالات ممكن به نحو مطلوب و با بالاترين ضريب اطمينان ، ورودي هاي لازم جهت سنسورهاي تشخيص دهنده و سيستمهاي اعلام خطر جهت جلوگيري از خشك كار كردن پمپ ها و اتمام آب منبع ورودي از جمله امكانات سيستم كنترل تابلوهاي برق مي باشد . بهتر است تابلوها مجهز به سيستم چرخش نوبتی و سيستم تقسيم استهلاک باشد .

برای سفارش تابلو برق و تجهیزات الکترونیک با کارشناسان ما در شرکت پایا گسترش خورشید تابان تماس بگیرید.

محصولات

تابلوی بوسترپمپ دور متغیر با یک اینورتر و سیستم Change Over

تابلوی بوسترپمپ دور متغیر با یک اینورتر و سیستم Change Over

تابلوی بوسترپمپ دور ثابت با PLC و در حالت ایستاده سلولی

تابلوی بوسترپمپ دور ثابت با PLC و در حالت ایستاده سلولی

تابلوی دور متغیر با یک اینورتر اصلی و اینورتر فرعی برای هر الکتروپمپ

تابلوی دور متغیر با استفاده از یک اینورتر اصلی و اینورتر فرعی برای هر الکتروپمپ

تابلوی بوسترپمپ دور ثابت با PLC و در حالت نصب دیواری

تابلوی بوسترپمپ دور ثابت با PLC و در حالت نصب دیواری

تابلوی دور متغیر با یک اینورتر اصلی و سافت استارتر برای هر الکتروپمپ

تابلوی دور متغیر با استفاده از یک اینورتر اصلی و سافت استارتر برای هر الکتروپمپ

تابلوی بوسترپمپ دور ثابت آتش نشانی مخصوص دیزل

تابلوی بوسترپمپ دور ثابت آتش نشانی مخصوص دیزل

تابلوی اصلی موتورخانه با فیدرهای مختلف

تابلوی اصلی موتورخانه با فیدرهای مختلف

تابلوی دور متغیر برای سیستمهای HVAC

تابلوی دور متغیر برای سیستمهای HVAC

موارد استفاده

  • تابلوهای بوسترپمپ دور ثابت با CHANGE OVER
  • تابلوهای بوسترپمپهای دور متغیر با CHANGE OVER
  • تابلوی پمپ های فاضلابی
  • تابلوی اصلی موتورخانه ها

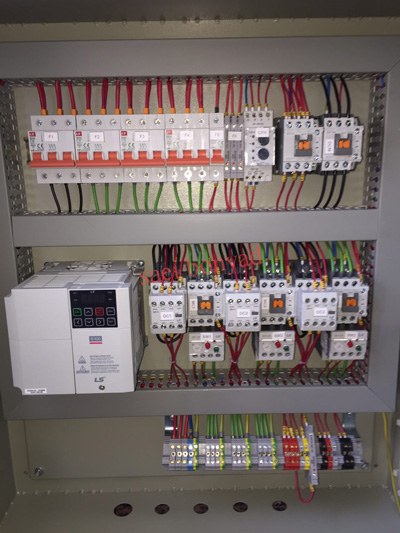

تابلو برق بوسترپمپ
  • تابلوهای اتوماتیک موتوردیزل و پمپ جهت سیستم آتش نشانی
  • تابلو پمپ های سیستمهای HVAC با اینورتر
  • تابلوهای سفارشی

تابلو برق بوسترپمپ های دورثابت و دور متغیر

50HP40HP30HP25HP20HP15HP10HP7.5HP5.5HP4HP3HP2HP1HPDrive/HP
1325010600980083207060535046704150Hyundai
121006950625043504100TELE ATV
187001630014100117009450775065505950515043504100Siemens V20
191001730014100119009100795068506350575049004250Danffos Micro
366002850025300227001770015400120001090094008900820071006100 Danffos Aqua
1980016900131001180092508100615058504950400038503600Pentax
6200510042503950295027501700170017001700170017001700دور ثابت هیوندا
10350815054505100365034502300220022002200220022002200دورثابت تله
3750325026502450180016501020102010201020102010201020دورثابت درجه 2
9850895079506150545046504650385035502950دور متغیر درجه 2
1950175014501350750750750750750750750دورثابت درجه2
بدون ضمانت

تابلو برق ها متشکل از اجزایی چون کنتاکتور، بی متال، کلید مینیاتوری، اینورتر و … می باشند.

اینورتر پنتاکس
  • تک فاز و سه فاز
  •  توان از 0.4 تا 55 کیلووات
  • جریان ورودی از 5.9 تا 150 آمپر
  • جریان خروجی از 2.5 تا 112 آمپر
  • با 150 درصد اضافه بار برای 60 ثانیه و 180 درصد اضافه بار برای 3 ثانیه
  • دارای مد گشتاور و نیز کنترل اتوماتیک گشتاور با توجه به تغییرات بار
  • دارای مد کنترل PID برای کنترل پیشرفته فرآیند مانند کنترل فشار آب در پمپ
  • تولید ایران و تحت لیسانس پنتاکس ایتالیا

کاربرد اینورترهای پنتاکس

از اینورترها برای کنترل دور الکتروموتورهای سه فاز استفاده می شود، به این ترتیب که ولتاژ و فرکانس ثابت (380V/50Hz) شبکه ی برق توسط اینورتر به ولتاژ و فرکانس متغیر تبدیل شده و به واسطه ی آن سرعت الکتروموتور کنترل می شود. با استفاده از اینورتر سرعت الکتروموتور از صفر تا دور نامی و حتی بالاتر می تواند تنظیم شود.

مزایای استفاده ازاینورترها:

۱-راه اندازی نرم و توقف نرم الکتروموتورها
۲- بهینه سازی در مصرف انرژی از طریق کاهش مصرف برق و بازگشت سرمایه بعد از مدتی کوتاه
۳-ایجاد فشار ثابت در پمپ ها و کمپرسورها
۴ -قابلیت کنترل سرعت و گشتاور موتور برای کاربردهای مختلف
۵-کاهش تنش های الکتریکی موتور به دلیل راه اندازی و توقف نرم و در پی آن کاهش تنش های مکانیکی موتور و این خود باعث کاهش هزینه های تعمیرات و نگهداری می شود
۶ – افزایش راندمان خطوط تولید با کنترل دقیق سرعت و گشتاور خط
7- افزایش طول عمر الکتروموتور و تجهیزات جانبی

امروزه با پیشرفت روز افزون در صنعت در اکثر کارخانجات صنعتی برای راه اندازی و کنترل الکتروموتورها از اینورتر استفاده می کنند .
از جمله سیستم هایی که در آنها اینورتر استفاده می شود عبارت اند از:
– انواع پمپ ها و بوستر پمپ ها
-فنها و بلوورها
-کمپرسورها
-میکسرها
-ماشین الات بسته بندی، چاپ، صنایع غذایی، چوب، نساجی
-ماشین های تزریق پلاستیک و اکسترودرها
– آسانسورها و پله برقی
– انواع جرثقیلها
– ماشینهای نورد فولاد
– انواع آسیابها
– بالابرهای صنعتی و ساختمانی
– ماشینهای سیم و کابل
– و بسیاری از کاربردهای دیگر

توجه : موتورهای تک فاز نمی توانند توسط اینورتر راه اندازی شوند.
